MoS2/WS2 Heterojunction for Photoelectrochemical Water Oxidation

用于光電化學水氧化的MoS2WS2異質結

來源：ACS Catal. 2017, 7, 4990?4998



論文摘要總結

本文報道了利用MoS?和WS?二維材料及其異質結作為光陽極用于光電化學水氧化的研究。通過化學剝離法制備原子級薄的MoS?和WS?納米片，并構建體異質結（B-HJ）。研究顯示，單獨MoS?和WS?薄膜在模擬太陽光下能產生正光電流（達0.45 mA cm?2）并析出O?，其中WS?效率高于MoS?。而MoS?/WS?異質結的光電流和入射光子-電流效率（IPCE）比單一組分提高10倍，這歸因于異質結界面促進電荷分離、延長載流子壽命。該工作證明了溶液加工二維材料在可見光驅動水氧化中的潛力，為太陽能燃料生產提供了新途徑。

研究目的

本研究旨在解決光電化學水氧化中高效可見光吸收材料的瓶頸問題，具體目標包括：



開發新型光陽極：利用MoS?和WS?的可見光吸收特性（帶隙1.8–2.0 eV），替代傳統寬帶隙金屬氧化物。

探索異質結增強機制：通過構建MoS?/WS?體異質結，研究界面電荷分離對水氧化效率的提升作用。

驗證材料穩定性：在酸性條件下（pH 1）測試二維材料的化學和光化學穩定性，評估其實際應用可行性。



實現無共催化劑水氧化：在不使用貴金屬助催化劑的情況下，直接驅動水氧化反應生成O?。



研究思路

研究遵循以下步驟：



材料制備：



通過鋰插層和水中 redox 反應化學剝離MoS?和WS?粉末，獲得單層或少層納米片膠體懸浮液（圖1a）。





采用液-液界面自組裝和 dip-coating 法在FTO玻璃上制備均勻薄膜（厚度4–60 nm），包括單獨MoS?、WS?及MoS?/WS?異質結（B-HJ）（圖1b–f）。



結構表征：



利用原子力顯微鏡（AFM）和掃描電鏡（SEM）確認薄膜形貌和厚度（圖1d–f）。

通過X射線衍射（XRD）和拉曼光譜（Raman）分析層狀結構和相變（2H相為主，圖2a）。



紫外-可見吸收光譜（UV-vis）和光致發光光譜（PL）表征光學特性（圖2b–c）。



光電化學性能測試：



在三電極體系中（酸性電解液，pH 1），進行線性掃描伏安法（LSV）、計時安培法（CA）和IPCE測量（圖3a–b, d）。



使用丹麥Unisense氧微傳感器實時監測O?析出量（圖3c）。



通過X射線光電子能譜（XPS）和長期穩定性測試驗證材料耐久性。



機制分析：

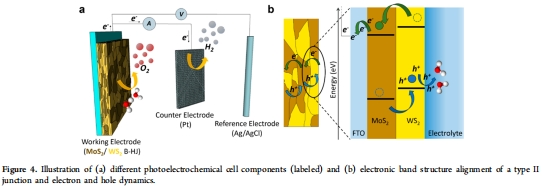

基于能帶對齊（Type II異質結）解釋電荷分離機制（圖4b）。



比較不同厚度和組分比例薄膜的效率，優化異質結界面面積（圖5）。





測量數據及研究意義

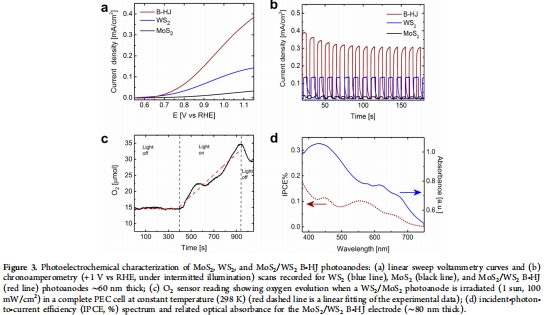

光電流密度數據（來自圖3a和3b）：



數據內容：WS?光陽極在+1 V vs. RHE時光電流達0.45 mA cm?2，高于MoS?（0.1 mA cm?2）；MoS?/WS?異質結光電流提升至1.0 mA cm?2，比MoS?高10倍。



研究意義：直接證明異質結能顯著增強電荷分離效率；WS?的更高效率源于其更優的載流子動力學。



IPCE效率數據（來自圖3d和圖5a）：



數據內容：MoS?/WS?異質結在600 nm處IPCE為0.1%，是MoS?（0.01%）的10倍，WS?（0.04%）的2.5倍；薄膜厚度減小（40→80 nm）時IPCE下降，但APCE（吸收光子-電流效率）升高。



研究意義：薄膜中電荷復合概率低，異質結最大化界面面積是效率關鍵；IPCE峰值與材料A、B、C激子躍遷匹配，確認光響應源于本征吸收。



O?析出數據（來自圖3c）：



數據內容：Unisense傳感器記錄顯示，光照下O?濃度線性上升，法拉第效率達62–67%；光關閉后O?快速消耗。



研究意義：提供水氧化的直接證據；高法拉第效率表明光生空穴主要用于水氧化而非副反應。

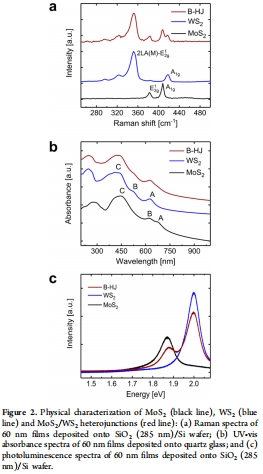

結構表征數據（來自圖2a–c）：



數據內容：Raman光譜顯示MoS?和WS?特征峰（E??g和A?g）能量差分別為20–24 cm?1和66–68 cm?1，表明少層結構；UV-vis吸收峰位（MoS?: 676 nm, WS?: 628 nm）確認可見光吸收。



研究意義：材料保持單層/少層特性，利于電荷分離；異質結PL強度降低25–30%，提示Type II能帶對齊促進激子解離。



組分優化數據（來自圖5c–d）：



數據內容：MoS?:WS?原子比為50:50時IPCE最高；75:25或25:75比例效率較低。



研究意義：異質結界面面積最大化是效率最優的關鍵，為材料設計提供指導。



結論



材料有效性：化學剝離的MoS?和WS?納米片在無共催化劑條件下可實現光驅動水氧化，異質結將IPCE提升一個數量級。

機制核心：MoS?/WS?形成Type II異質結，空穴富集于WS?價帶（更接近水氧化電位），電子轉移至MoS?導帶，抑制復合，延長載流子壽命至納秒級。



應用前景：溶液加工二維材料具有高比表面積、可見光吸收和酸性穩定性，適于開發低成本光陽極。



詳細解讀使用丹麥Unisense電極測量數據的意義

丹麥Unisense氧微傳感器在本研究中用于定量監測光陽極析出的溶解氧濃度，其數據意義如下：



直接驗證水氧化反應：



數據關聯：圖3c顯示，光照下O?濃度線性上升（斜率正比于析氧速率），光關閉后濃度驟降，符合光催化水氧化動態特征。



研究意義：提供O?析出的直接實驗證據，排除電解液氧化等副反應干擾，確認MoS?/WS?異質結的光催化本質。



量化反應效率：



數據內容：基于O?析出量計算法拉第效率達62–67%，表明大部分光生空穴用于水氧化（4空穴產生1 O?分子）。



研究意義：高法拉第效率證實異質結有效抑制電子-空穴復合，為優化材料設計（如界面工程）提供量化指標。



評估反應動力學：



數據關聯：O?濃度變化的線性響應（圖3c紅色虛線擬合）表明反應穩態進行，無顯著催化劑失活或鈍化。



研究意義：結合光電流數據（圖3b），揭示異質結的快速電荷分離（fs–ps尺度）與慢速復合（ns尺度）協同促進行高效水氧化。



技術優勢：



高靈敏度：Unisense傳感器可檢測μM級O?變化，適用于低光電流體系（如本研究中IPCE≈0.1%）。

實時監測：與電化學測量同步，提供時間分辨的O?析出動力學，彌補了僅靠光電流間接推測的不足。



環境適用性：在酸性電解液（pH 1）中穩定工作，驗證了二維材料在苛刻條件下的耐久性。



綜上，Unisense電極的數據不僅確證了水氧化的發生，還通過量化效率與動力學，為二維材料光陽極的機理研究和性能優化提供了關鍵支撐。
