Microbiome characterization of MFCs used for the treatment of swine manure

微生物燃料電池中使用的微生物特征描述應用豬糞便生態處理

來源：Journal of Hazardous Materials 288 (2015) 60–68



一、摘要內容

摘要指出，傳統的豬糞便處理采用厭氧消化法，但此法不能去除氮。微生物燃料電池（MFCs）技術則能在去除有機物和氮的同時產生電能。然而，用于處理工業廢水（如豬糞便）的MFCs中的微生物組尚未得到充分表征。本研究采用多學科方法，揭示了微生物組與營養物去除能力及產電性能之間的關系。研究使用了兩種不同的MFC構型（C-1和C-2）處理豬糞便。在C-1中，硝化和反硝化過程在不同單元進行；而在C-2中，同步硝化反硝化發生在陰極室。在兩種系統的陽極室均鑒定出Clostridium disporicum和 Geobacter sulfurreducens。C. disporium與復雜有機物的降解相關，而 G. sulfurreducens與產電相關。由于運行條件不同，兩種系統中鑒定出不同的硝化菌群。兩種構型的陰極室均檢測到最高的微生物多樣性，包括擬桿菌門、綠彎菌門和變形菌門的成員。這些微生物群落使得兩個系統取得了相似的有機物（2.02–2.09 kg COD m?3 d?1）和氮（0.11–0.16 kg N m?3 d?1）去除率，但產電量差異顯著（C-1為20 mW m?3，C-2為2 mW m?3）。

二、研究目的

本研究的主要目的是表征和處理豬糞便的兩種不同MFC構型（C-1和C-2）中各單元（陽極、陰極、外部硝化反應器）的微生物群落（微生物組），并建立其與系統功能（污染物去除、產電）的聯系。具體目標包括：



評估兩種MFC構型長期處理豬糞便的性能（有機物和氮的去除，電能產生）。

鑒定并比較兩種構型各單元中占主導地位的細菌種群。

闡明關鍵微生物（如產電菌、硝化菌、反硝化菌）在系統運行中的功能角色。



從微生物學角度解釋兩種構型在污染物去除效率和產電性能上差異的原因。



三、研究思路

研究采用多學科技術相結合的分析思路：



實驗設計：構建并長期運行（共270天）兩種MFC構型。



C-1構型：MFC（陽極+陰極）與外部硝化反應器耦合。豬糞便先進入陽極去除有機物，出水進入外部好氧反應器進行硝化，再進入陰極進行反硝化。



C-2構型：單一MFC，陽極出水直接進入陰極，通過在陰極控制溶解氧實現同步硝化反硝化。



系統性能監測：定期測量進出水的化學需氧量（COD）、氮形態（銨鹽NH??、亞硝酸鹽NO??、硝酸鹽NO??）濃度，并監測電池電壓、電流、電極電位等電化學參數。性能數據匯總于表2。



微生物群落表征：當系統運行穩定后，從各單元（陽極、陰極、外部反應器）采集生物膜樣本，運用多種技術進行分析：



顯微鏡技術：掃描電鏡（SEM）觀察生物膜形態。



分子生物學技術：熒光原位雜交（FISH）靶向檢測特定功能菌群（如氨氧化菌AOB、亞硝酸鹽氧化菌NOB）；聚合酶鏈反應-變性梯度凝膠電泳（PCR-DGGE）分析微生物群落結構相似性（圖2）并對優勢條帶進行測序鑒定（表3）。





數據關聯：將微生物群落分析結果與系統的化學、電化學性能數據相關聯，解釋其內在聯系。



四、測量數據及其研究意義（注明圖表來源）

研究測量了多類數據，其意義和來源如下：



系統性能數據（污染物去除與產電）：包括有機物（COD）去除速率、氮轉化（硝化、反硝化）速率、庫倫效率（CE）和功率密度等。



研究意義：直接量化了兩種MFC構型處理豬糞便的實際效果。數據顯示兩種構型有機物去除率相當，但C-1的氮去除效率（7%）低于C-2（22%），且C-1的產電功率（20 mW m?3）遠高于C-2（2 mW m?3）。這引出了對微生物學機制差異的探究。

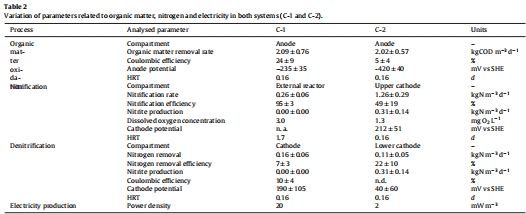

數據來源：這些關鍵性能參數全部匯總在表2中。



微生物群落結構相似性數據（PCR-DGGE）：通過DGGE指紋圖譜和Jaccard相似性指數分析不同樣本間微生物群落的相似度。



研究意義：直觀展示了不同構型、不同單元微生物群落的差異與聯系。例如，圖2的樹狀圖顯示兩種構型的陽極群落相似性很高（>80%），而陰極群落差異較大（65%相似性），這為性能差異提供了微生物學證據。

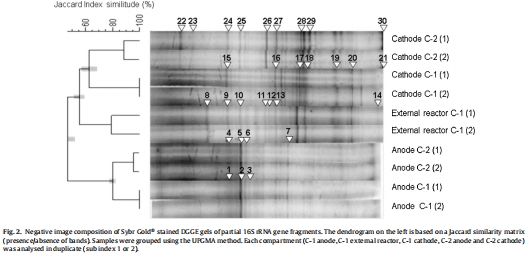

數據來源：DGGE凝膠圖譜及相似性分析展示在圖2。



優勢微生物種類鑒定數據（DGGE條帶測序）：對DGGE圖譜中的優勢條帶進行測序，并與數據庫比對，鑒定其主要物種。



研究意義：明確了各單元中的關鍵功能微生物。例如，陽極中的優勢菌為Clostridium disporicum（一種發酵菌）和Geobacter sulfurreducens（一種產電菌）；陰極中存在多種反硝化菌；外部硝化反應器中存在Nitrosospira（AOB）和Nitrobacter alkalicus（NOB）。

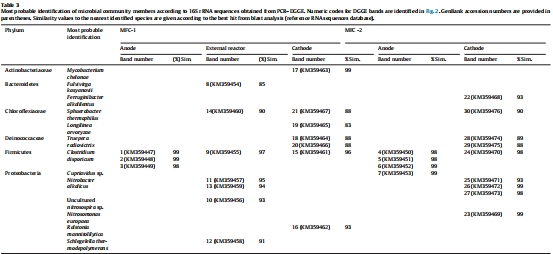

數據來源：鑒定結果詳細列在表3中。



功能菌群空間分布數據（FISH）：使用特異性探針標記并量化AOB和NOB在生物膜中的相對豐度和分布位置。

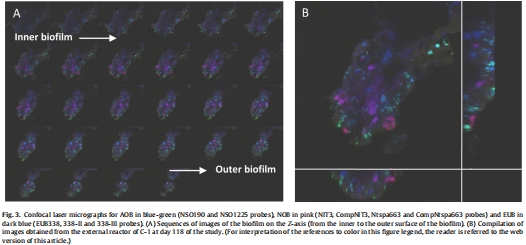

研究意義：揭示了微生物在微觀尺度上的空間組織策略。如圖3所示，在外部反應器的生物膜中，AOB分布在外層以優先獲取氧氣和銨鹽，NOB則在內層被AOB包圍，以利用其產生的亞硝酸鹽，這種結構優化了硝化過程。



數據來源：FISH圖像及分析展示在圖3。



溶解氧與氧化亞氮濃度數據（使用丹麥Unisense電極測量）：使用Unisense溶解氧探頭控制外部硝化反應器的DO濃度（3.0 mg O? L?1）；使用Unisense N?O微傳感器（N?O-100）測量水體中的氧化亞氮濃度。



研究意義：溶解氧數據是控制硝化反應條件的關鍵參數。N?O測量則用于評估反硝化過程的完整性，本研究未檢測到N?O，表明反硝化進行得比較完全，減少了溫室氣體排放的風險。



數據來源：DO控制值在表2的“Dissolved oxygen concentration”行中報告；N?O的測量在“材料與方法”部分的“Analyzes and calculations”段落中提及（n.d., 即未檢測到）。



五、結論

研究得出以下核心結論：



MFC可有效處理豬糞便：兩種MFC構型均能有效去除豬糞便中的有機物和氮，證明了該技術的可行性。

構型決定微生物群落與性能：MFC的構型（單級或多級）和運行參數（如DO）顯著塑造了其中的微生物群落結構，進而決定了系統的主要功能（脫氮效率、產電能力）。C-1的多級分離構型更利于富集專性功能菌，實現高效產電和分步硝化反硝化；C-2的單一構型則形成了更復雜的混合群落，實現了同步硝化反硝化，但產電效率較低。

關鍵功能微生物被鑒定：Clostridium disporicum是降解豬糞便復雜有機物的關鍵細菌；Geobacter sulfurreducens是主要的產電菌；不同構型下富集了不同的AOB種群（C-1為Nitrosospira，C-2為Nitrosomonas europaea）。



權衡與優化：研究揭示了在MFC設計中存在“處理效率”與“能源回收”之間的權衡。C-2構型具有更高的脫氮效率，而C-1構型能產生更多的電能。實際應用需根據目標（最大化脫氮或產能）進行構型選擇和優化。



六、使用丹麥Unisense電極測量數據的研究意義詳細解讀

在本研究中，使用丹麥Unisense公司生產的傳感器（溶解氧探頭和N?O微傳感器）測量的數據，雖然著墨不多，但在確保實驗質量和合理解讀數據方面起到了關鍵作用：



精確控制核心環境變量：在C-1的外部硝化反應器中，使用Unisense溶解氧探頭將DO濃度精確控制在3.0 mg O? L?1。這個精確的DO控制是成功實現完整硝化（銨鹽→硝酸鹽）的前提，避免了因缺氧導致硝化不完全，或因過度曝氣造成能耗浪費和碳源損失。這對于后續陰極反硝化獲得充足底物（NO??）至關重要。

評估反硝化路徑完整性，排除溫室氣體排放風險：使用高靈敏度的Unisense N?O微傳感器監測反應器出水中的N?O濃度。檢測結果為“未檢測到（n.d.）”。這個關鍵的陰性數據表明，在本實驗條件下，反硝化過程能夠順利進行到底，將硝酸鹽最終還原為氮氣（N?），而非中間產物氧化亞氮（N?O）。N?O是一種強效溫室氣體。這一測量結果排除了MFC處理豬糞便過程中可能產生顯著溫室氣體副產品的風險，從環境安全角度支持了該技術的可持續性。



提供方法可靠性與數據質量保證：Unisense傳感器以其高精度和可靠性聞名。使用該品牌傳感器進行測量，為整個研究中關于氮轉化速率、效率的計算提供了高質量的基礎環境參數。例如，穩定的DO控制是準確計算硝化速率的基礎；而準確的N?O測量則是計算總氮去除率和評估脫氮過程完整性的重要依據。



總而言之，Unisense電極的測量數據在本研究中扮演了 “過程守護者”和 “環境安全審計員”的角色。它們通過對溶解氧和氧化亞氮這兩個關鍵參數的監控，一方面確保了硝化/反硝化生物反應能夠在所需的理想條件下進行，從而使得后續的微生物群落和性能分析具有可比性和意義；另一方面驗證了該生物處理過程的環境友好性，為其作為一種可持續的豬糞便處理技術提供了重要支持。
