在生物電阻抗測量領域，無論是電阻抗掃描成像、電阻抗斷層成像還是寬頻阻抗譜分析，電極作為最前端的檢測器件，其性能是決定整個系統成像質量與信號保真度的基石。長期以來，電極的優化設計陷于一個經典的工程權衡：增大電極尺寸可降低極化阻抗、提高靈敏度，卻會犧牲圖像分辨率；而追求小型化以提升分辨率時，又會面臨極化阻抗激增、測量靈敏度下降的窘境。當單純從幾何參數調整無法破局時，從材料科學入手，探究不同電極材料的本征極化特性，便成為了一條關鍵的技術路徑。本文旨在深度解讀一項針對銀、鉑、玻碳、金、銅五種常見電極材料的系統性研究，剖析其極化阻抗、測量準確度與穩定性的內在規律，為不同應用場景下的電極選型提供堅實的實驗依據與深層洞見。

一、電極優化的核心矛盾與材料破局思路

電極工作的物理基礎是電化學界面。當金屬電極浸入電解液（如生理鹽水或組織液），界面處會形成復雜的“電雙層”結構，其特性可用一個界面電阻與一個電容并聯的模型來近似描述。這個界面的阻抗，即極化阻抗，與電極材料、形狀、溶液離子濃度等多種因素緊密相關，且難以用簡單的數學模型精確量化。這使得微電極的設計優化充滿挑戰。

過往研究指出了明確的問題方向：王化祥等人指出電極寬度影響極化阻抗與內部電場；Wang等證實幾何參數直接關乎靈敏度；Pliquett與Schwan則警示，電極微小化會加劇寄生電容效應，使測量偏離理想模型。這些研究共同勾勒出一個輪廓：在成像應用中，大電極與小電極各有利弊，形成一對難以調和的矛盾。因此，研究者們自然將目光轉向材料本身。Pliquett明確提示應關注電極材料與形狀；冉鵬等人嘗試采用銅鍍金材料以降低接觸阻抗；Mirtaheri等對比了金、銀、鉑等材料的極化阻抗，但其研究頻率范圍較窄，且未包含常用的銅電極，也未評估其測量準確度與穩定度。

為了填補這些研究空白，一項研究建立了系統的仿真與實驗方法，在1 Hz至100 kHz的寬頻范圍內（覆蓋EIS、EIT及IS的典型頻段），對上述五種電極材料進行了全面的極化特性評估。實驗采用經典的四電極法鹽水槽模型，使用高精度LCR電橋（TH2830）進行阻抗譜掃頻測量，核心在于比較不同材料在小型化設計趨勢下的綜合性能。

二、方法論：從等效電路到性能量化指標

理解該研究，首先需厘清其分析框架。表面微電極測量的核心物理模型，是一個包含電極本體電阻、電雙層電容、界面電阻以及溶液本體電阻的等效電路。該電路的阻抗頻率特性呈現出規律性的變化，存在兩個關鍵截止頻率：界面阻抗截止頻率（f_c）和溶液阻抗截止頻率（f_b）。

研究的關鍵在于識別出那個最適合進行水體電導率（或電阻）測量的“黃金頻段”，即f_c << f << f_b的頻率區間。在此區間內，電極的極化阻抗影響最小，測量得到的阻抗值幾乎完全由溶液本體電阻決定，從而獲得最高的測量準確度與靈敏度。因此，評估一種電極材料的優劣，本質上就是評估其能否在更寬的頻率范圍內，更快地“進入”這個黃金頻段，并在此區間內保持穩定、線性的響應。

研究設立了三個核心量化指標來綜合評價電極材料：

1.極化阻抗比：通過比較低頻（如50 Hz）與高頻（如100 kHz）的測量阻抗，近似估算極化阻抗與溶液電阻的比值。該比值越小，表明在相同測量條件下，由電極界面引入的誤差越小，靈敏度越高。

2.線性匹配度：在假定黃金頻段內，電極測得的電導值應與溶液真實電導率呈高度線性關系。通過線性擬合的相關系數（R2）來評估，匹配度越高，說明電極在該頻率下的響應越理想，越適合用于定量測量。

3.測量可靠度：以變異系數（Coefficient of Variation,CV）表征在固定條件下多次測量結果的一致性。變異系數越小，表明電極的重復性與穩定性越好。

三、五大電極材料性能的深度對比與解讀

通過對實驗數據的深入挖掘，五種電極材料的性能畫像清晰呈現，其差異遠超簡單的“好”與“壞”，而是各具特色，適用于不同的應用場景。

1.阻抗譜與適用頻帶分析

阻抗譜圖是觀察電極頻率響應的窗口。銀、鉑、玻碳三種材料的譜圖形態最為理想，均在較早的頻率便進入了阻抗幅值平坦、相位趨近于零的“黃金頻段”。具體而言，銀電極在約120 Hz以上，鉑電極和玻碳電極在約50 Hz以上，其響應即主要由溶液電阻主導。這表明它們能有效抑制低頻極化效應，擁有寬廣的適用頻帶。

金電極的表現則有所不同，其阻抗譜顯示，直到約1 kHz以上才進入適合測量的頻段。銅電極的譜圖最為特殊，其曲線不規則，且在研究的最高頻點（100 kHz）仍未完全進入理想的平坦區，預示其界面過程復雜且不穩定。

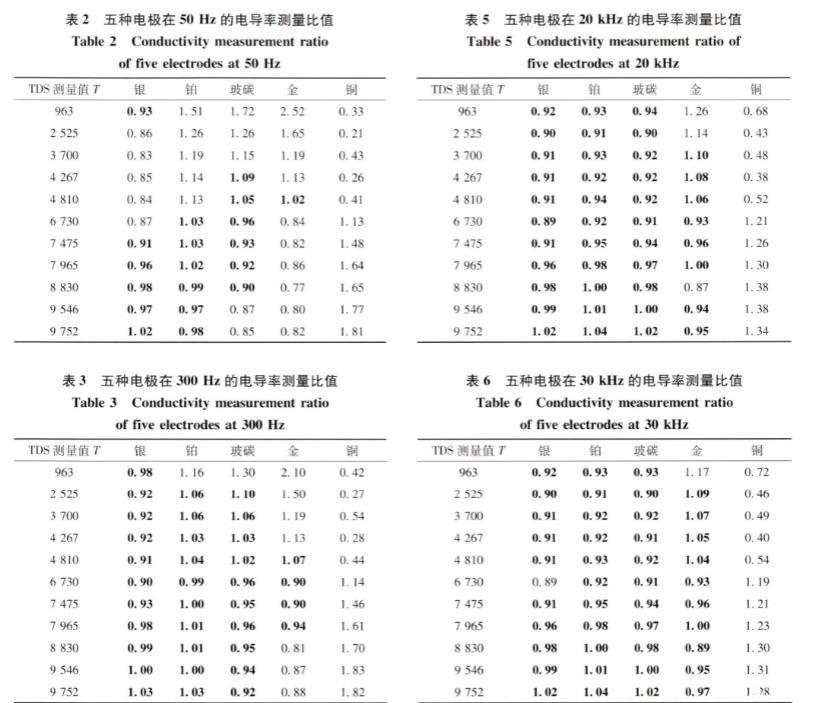

2.極化阻抗比：靈敏度的直接度量

極化阻抗比的對比結果非常直觀。在50 Hz低頻下，銀電極的極化阻抗最小，最大未超過溶液電阻本身；鉑電極約為溶液電阻的3倍；玻碳電極約為18倍；金電極則高達60倍；銅電極的比值不僅大，且隨溶液電導率變化無規律，穩定性差。在高頻（75 kHz）下，銀、鉑、玻碳電極的極化阻抗均降至溶液電阻的1%左右，表現出極高的靈敏度；金電極約為10%；而銅電極仍高達16%，且波動劇烈。

結論一：在極化阻抗（靈敏度）指標上，銀 > 鉑 ≈ 玻碳 > 金 > 銅。銀電極具有絕對優勢。

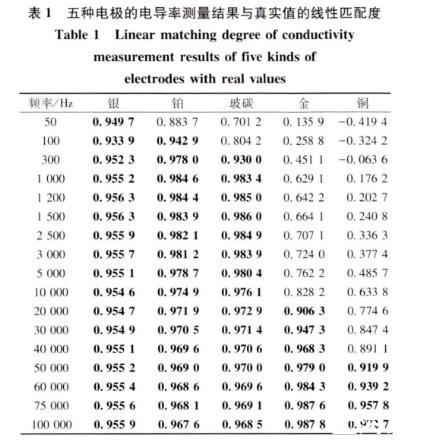

3.線性匹配度：測量準確度的保障

線性匹配度評估了電極將物理量（阻抗）轉換為目標參數（電導率）的準確性。鉑和玻碳電極表現最佳，在300 Hz至100 kHz的極寬范圍內，線性匹配度（R2）均保持在0.97-0.98的高水平。銀電極在50 Hz至100 kHz全頻段內，匹配度穩定在0.93-0.96之間，表現穩健。金電極僅在40 kHz以上才達到0.96以上的高匹配度。銅電極僅在75-100 kHz的狹窄高頻段內匹配度尚可（0.95-0.97），且數值上仍遜于金電極。

結論二：在寬頻帶測量準確度上，鉑 ≈ 玻碳 > 銀 > 金 > 銅。鉑和玻碳是寬頻測量的理想選擇。

4.可靠度：重復性的終極考驗

可靠度是工程應用中被低估卻至關重要的指標。在50 Hz低頻、電導率為4444μS/cm的溶液中進行重復性測試，五種電極的變異系數天差地別：銀電極（0.03%）和玻碳電極（0.10%）表現出色，穩定性極佳；鉑電極（1.34%）和銅電極（1.81%）尚在可接受范圍波動；而金電極的變異系數高達7.58%，表明其測量結果分散程度大，重復性較差。

結論三：在測量可靠度（重復性）上，銀 > 玻碳 > 鉑 > 銅 > 金。銀和玻碳的穩定性突出，而金電極的穩定性存在明顯問題。

四、綜合性能研判與應用場景選擇

將三項核心指標綜合考量，才能對電極材料做出公允的評價。若以排名賦分（5至1分），我們可以得到如下綜合畫像：

銀電極：靈敏度最高（5分），可靠度最高（5分），寬頻準確度優良（3分）。綜合得分13分。其最大優勢在于極低的極化阻抗和超凡的穩定性，在追求高靈敏度、高重復性的單頻或窄帶測量（如部分EIT系統）中堪稱王牌。

鉑電極：靈敏度很高（4分），寬頻準確度最優（5分），可靠度良好（3分）。綜合得分12分。鉑電極性能全面均衡，尤其在寬頻帶內保持高線性度，是進行阻抗譜（IS）研究的絕佳選擇。

玻碳電極：靈敏度高（3分），寬頻準確度最優（5分），可靠度極高（4分）。綜合得分12分。其性能與鉑電極高度接近，且在可靠度上略勝一籌，是鉑電極強有力的競爭對手，同樣極其適合寬頻測量。

金電極：靈敏度較低（2分），僅高頻段準確度高（2分），可靠度最差（1分）。綜合得分5分。金電極性能存在明顯短板，其不穩定的重復性可能給長期監測或定量分析帶來風險。盡管在高頻下可用，但并非優先推薦的材料。

銅電極：靈敏度最低（1分），準確度適用范圍窄（1分），可靠度一般（2分）。綜合得分4分。其極化阻抗大、不穩定、線性度有限的特性，在精密生物阻抗測量中應謹慎使用。

五、對工程與科研實踐的啟示

本研究結論對EIS、EIT及IS領域的設計者與研究者具有明確的指導價值：

1.放棄“唯靈敏度論”或“唯成本論”：電極選型需基于應用場景進行多維權衡。追求極高靈敏度與穩定性的單頻測量，銀電極是首選。而需要進行寬頻掃頻、獲取組織或細胞介電譜信息的研究，鉑或玻碳電極因其優異的寬頻線性度而更為適合。

2.關注可靠度這一隱性指標：金電極的例子警示我們，忽略測量的重復性與穩定性，可能導致實驗數據波動大、結論不可靠。在需要長期、動態監測的應用中（如細胞培養監測、長期生理監護），電極材料的穩定性和抗腐蝕性（銀易硫化，銅易氧化）必須納入考量。

3.銅電極的審慎使用：盡管成本低廉，但銅電極的綜合性能在五種材料中墊底，特別是在鹽水環境（模擬細胞外液）中極化特性不穩定。這提示，在生物測量領域，若無特殊表面處理或涂層保護，應避免直接使用裸銅電極。

4.研究結論的擴展性：本研究在離子導電性良好的鹽水溶液中進行，此時電極極化效應最為顯著。當電極應用于人體組織（其離子遷移率低于液體）時，極化阻抗通常會減小，因此電極的實際表現可能優于本研究中的評測結果。這為本研究的結論提供了更安全的應用邊界。

綜上所述，電極材料的抉擇是一門平衡的藝術。銀、鉑、玻碳是生物阻抗測量領域的“優等生”，但各自擅長不同的“科目”。銀是靈敏度與穩定性的“單項冠軍”，鉑與玻碳則是寬頻準確測量的“全能選手”。而金與銅材料，則因其各自的顯著缺陷，需要在特定條件和充分驗證下方可考慮。這項研究通過系統的實驗數據，將電極材料從“經驗選擇”推向“量化選型”，為提升生物電阻抗技術的測量質量與可靠性奠定了關鍵的材料學基礎。
